Il finger joint o “giunzione a dita” è una tecnica che permette di ottenere elementi di legno anche molto lunghi, partendo da tavole più corte, stabilizzando la struttura e permettendo di sfruttare al meglio il materiale.
L’utilizzo della tecnica finger joint permette di ottimizzare l’uso del materiale, eliminando le parti difettose come nodi e resine. L’incastro a dita crea una giunzione molto forte e stabile dove, anche a livello estetico, è possibile giocare in vari modi, ad esempio scegliendo di mantenere a vista le tracce dell’unione “a dita” e creando un effetto particolare.
DATI TECNICI
|
Sezione MIN – MAX |
40×20 mm |
|
Lunghezza MIN – MAX dei listelli |
200 – 1000 mm |
|
Potenza motore truciolatore |
5,5 Kw (7.5-11kw) |
|
Diametro truciolatore |
250 mm |
|
Larghezza piano di carico |
600 mm |
|
Potenza motore fresatore |
22 Kw 37,5 Kw |
|
Diametro fresa |
250 mm |
|
Produzione MAX fresatrice |
2,5-3,5 pacchi/min |
|
Capacità MAX della pressa |
5-7 cicli/min |
|
Piani di lavoro della pressa |
2 |
|
Pressione idraulica di pressatura |
12 Ton. |
|
Lunghezza di taglio finale |
3000-6100 mm |

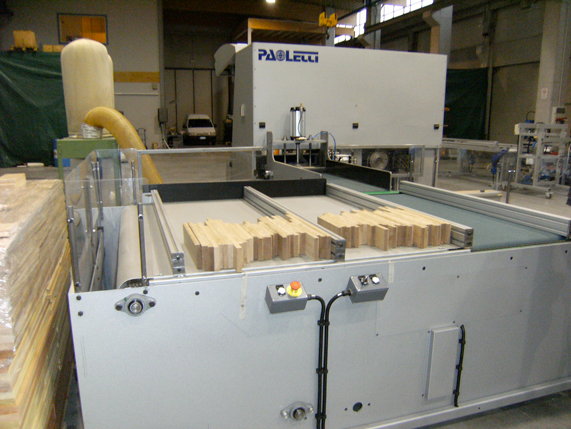

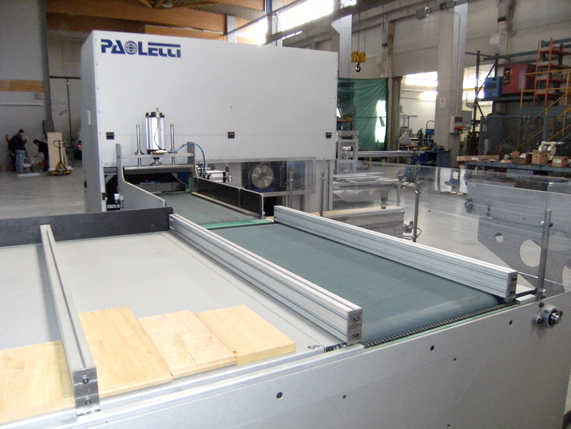

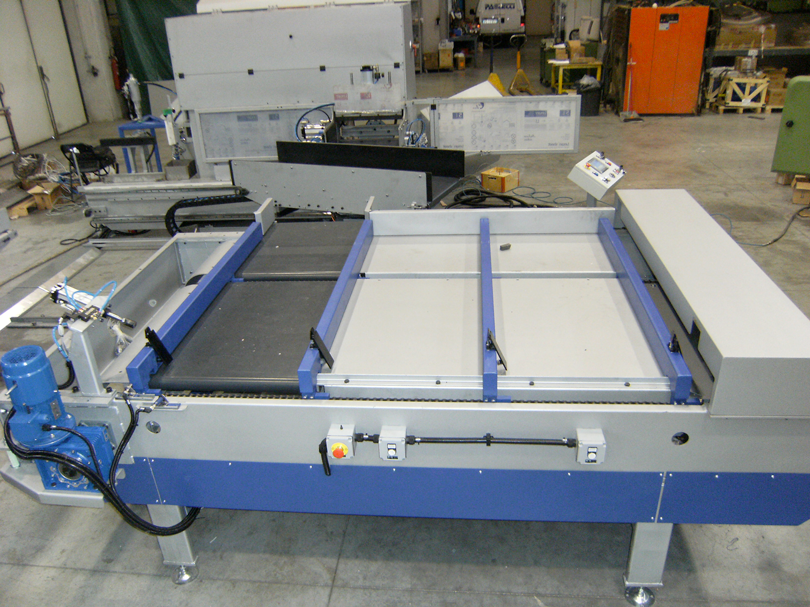

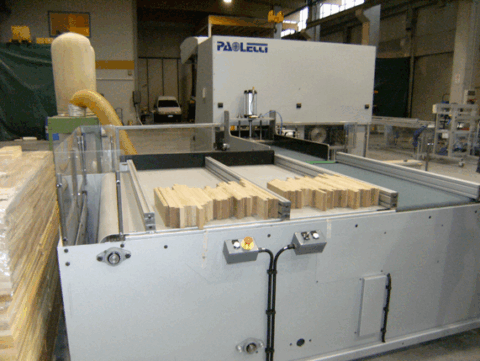

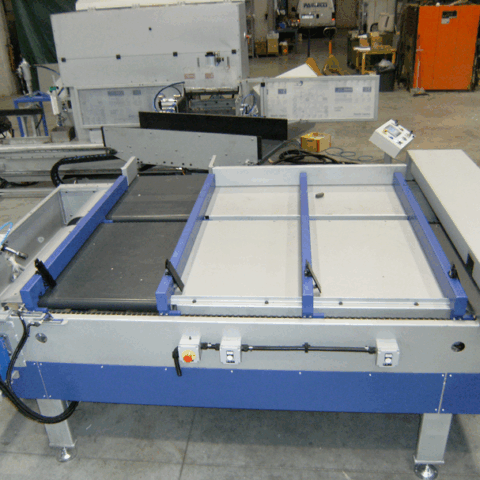

– N°1 caricatore automatico a 3 stazioni.

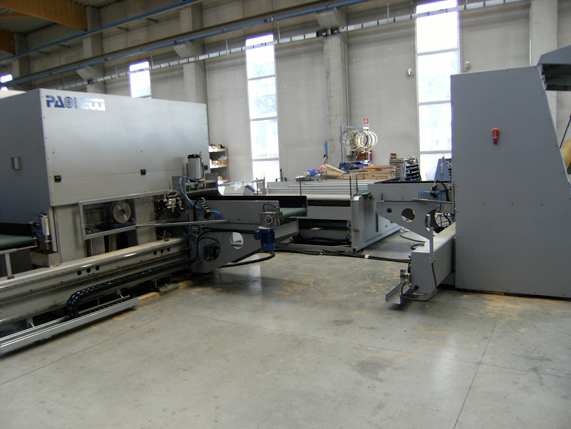

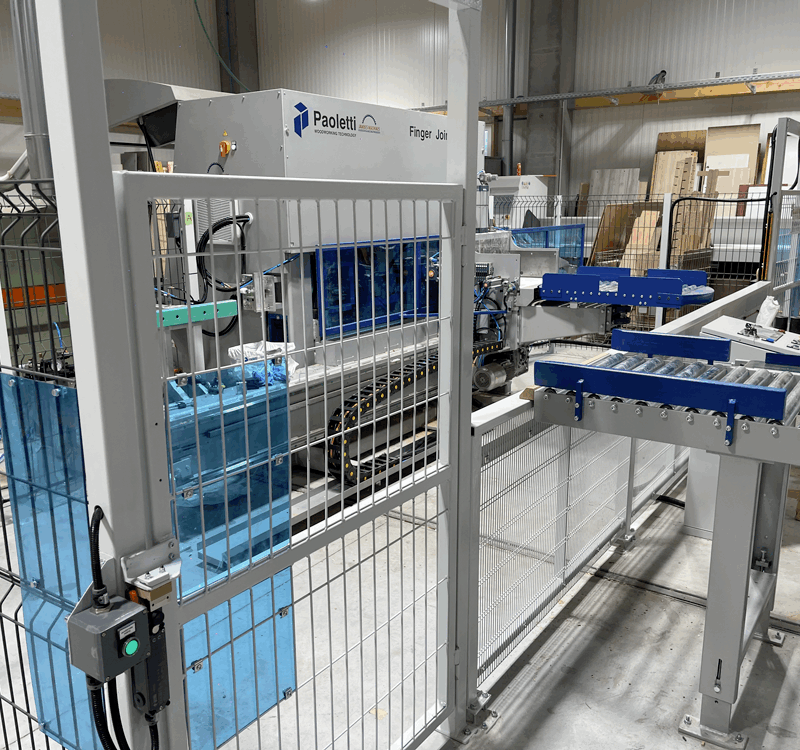

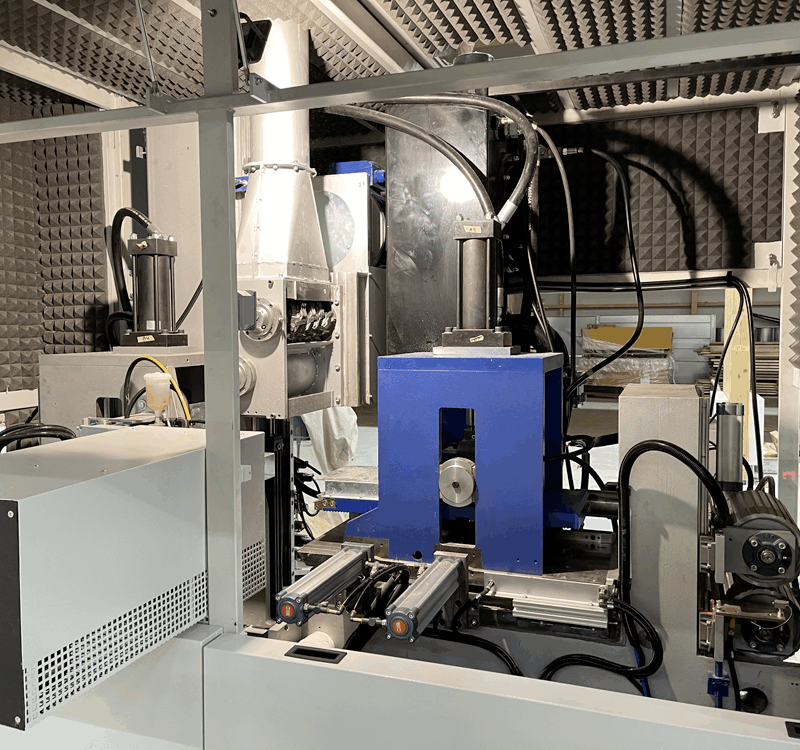

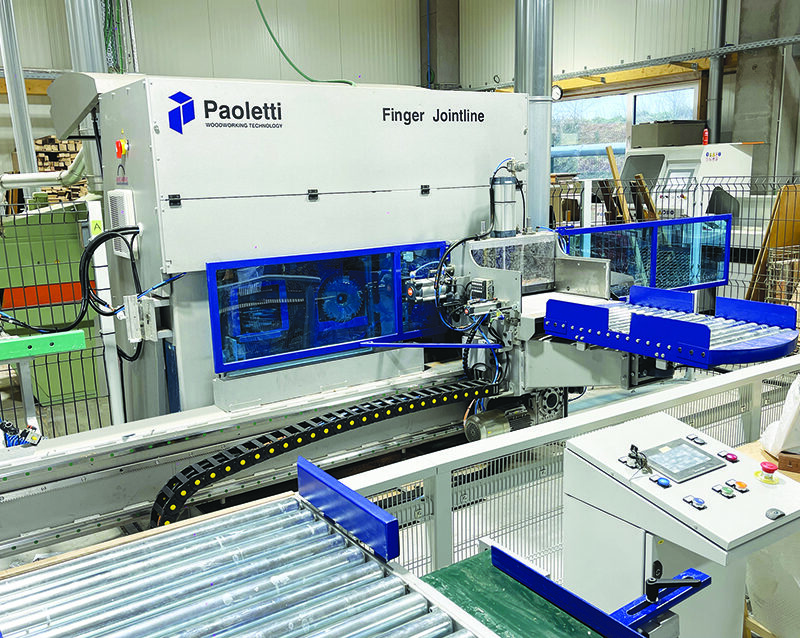

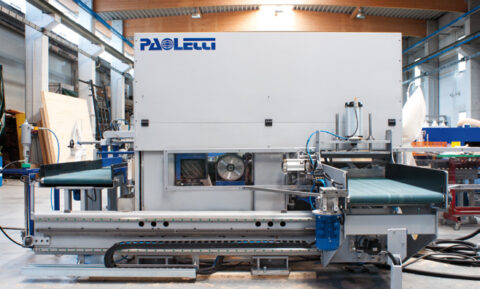

– N°2 fresatrici automatiche contrapposte.
Dopo il prelievo automatico del pacco listelli dal caricatore tramite nastro motorizzato, la 1° fresatrice provvede alla fresatura del pacco listelli che vengo no trasferiti alla 2° fresatrice per ulteriore fresatura e incollatura.
Le fresatrici sono dotate di un sistema di controllo Laser dell’impaccamento (opzionale).
– N°1 scaricatore automatico con ribaltatore listelli.

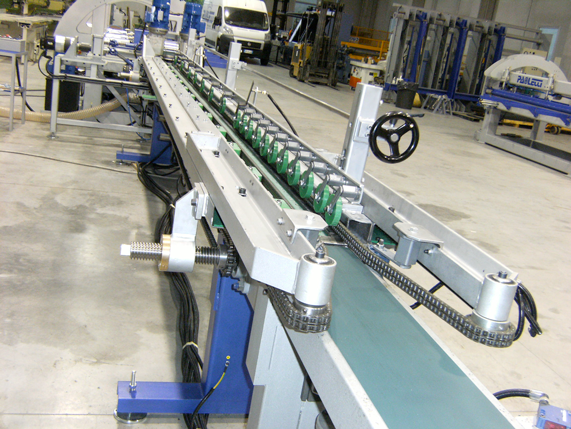

– N°1 preintroduttore trasportatore automatico a doppia catena.
La velocità di avanzamento del gruppo movimentato da Inverter è di ca. 75 mt/min. (a richiesta conmotori Brushless la velocità è fino a 170 mt/min.)

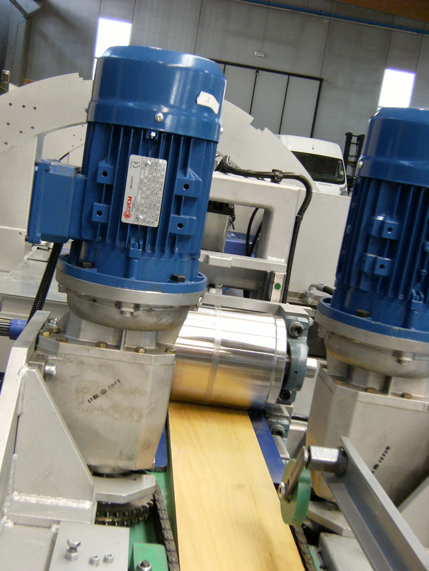

– N°1 Introduttore automatico a rulli.

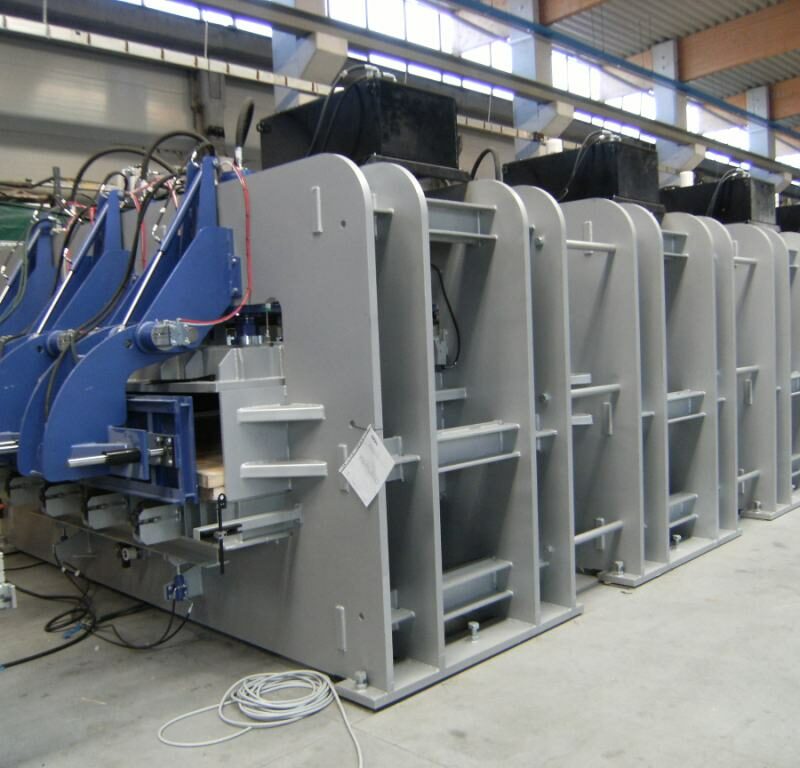

– N°1 pressa JP150 A6 a due stadi.
La lista composta viene troncata e spostata automaticamente nello stadio di pressatura liberando lo stadio di composizione. Mentre avviene la fase di pressatura della lista appena troncata, il gruppo introduttore inserisce una nuova lista di materiale precedentemente composta nel canale a fianco.
Finita la fase di pressatura avviene l’espulsione laterale della lista pressata.

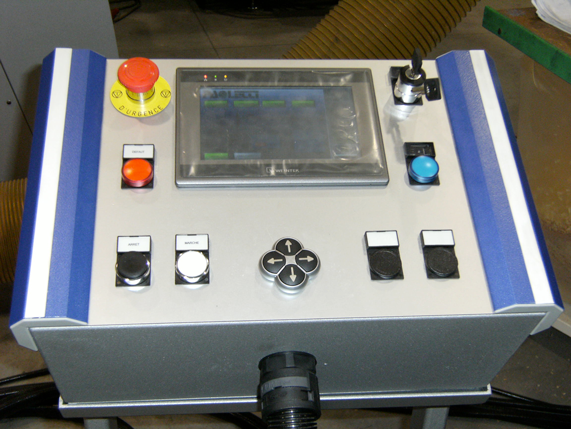

La linea è dotata di programmatore elettronico e touch screen per impostazioni lunghezze di taglio variabili in pressa.
– Gruppo incisore per fresatura orizzontale singolo o doppio.
– Caricatore automatico fresatrice a 6 – 9 stadi.
– Sistema incollaggio PUR
– Sistema incollaggio alta pressione PVAc
DI SERIE:
– Ribaltatore automatico tavole e introduttore automatico con preinserimento in pressa.
– Preintroduttore in pressa da 6000 mm
– Seconda testa fresatrice
