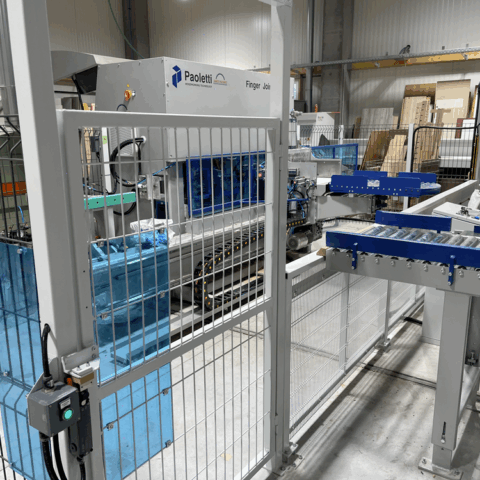

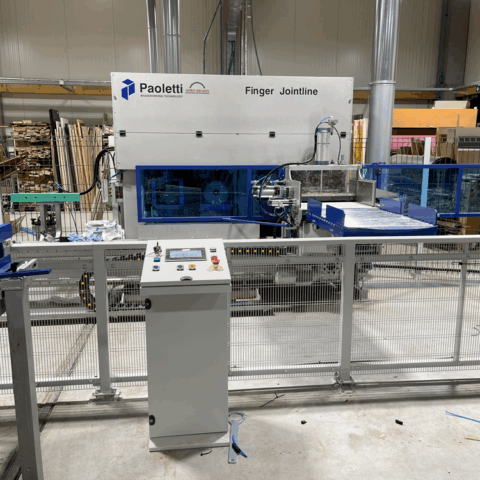

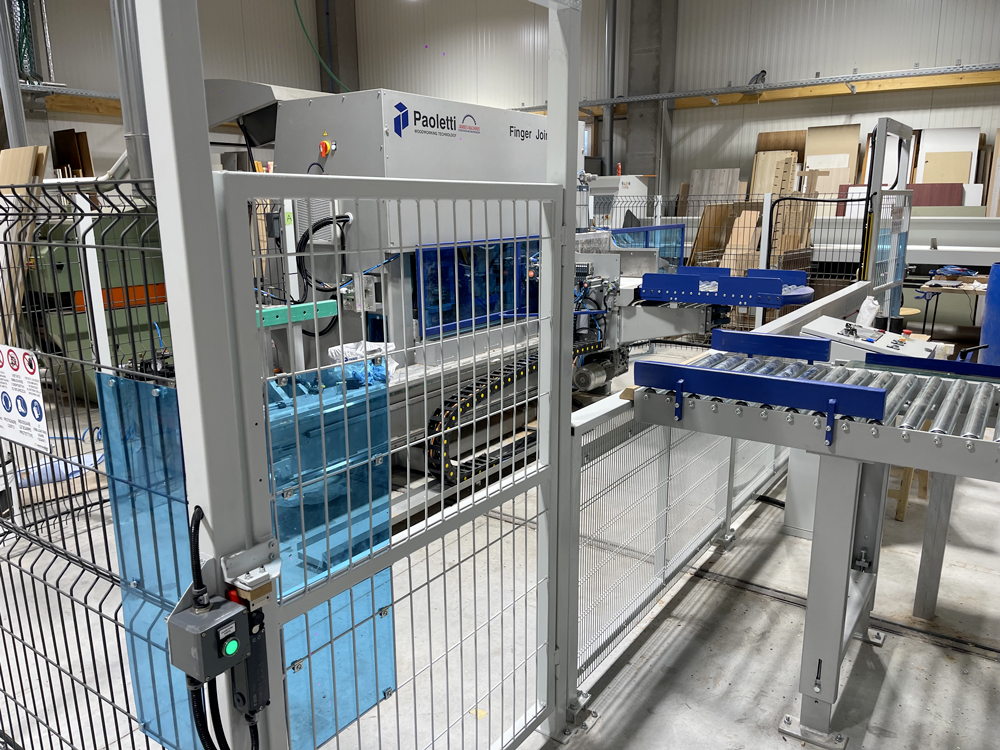

Jointline 200 / 250 / 300 C

INNOVATIVA LINEA SEMIAUTOMATICA DI GIUNZIONE A PETTINE MODULARE

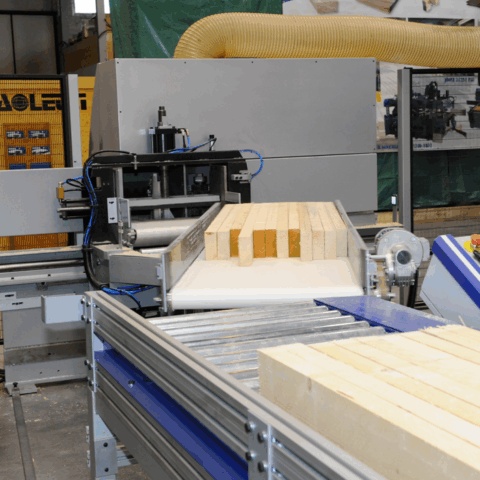

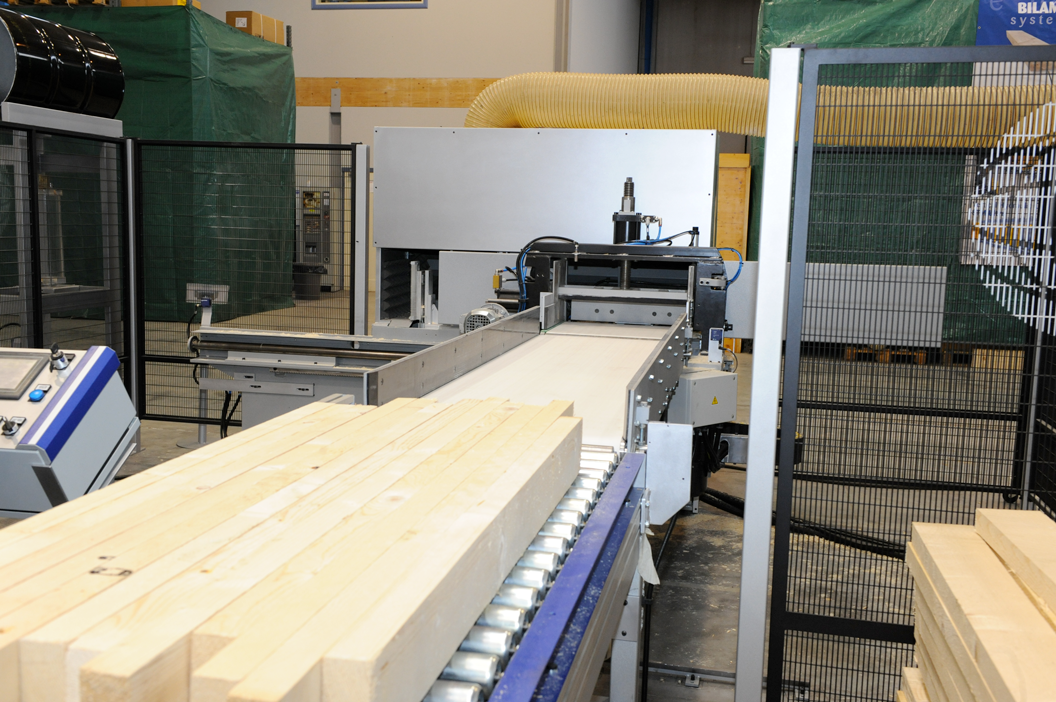

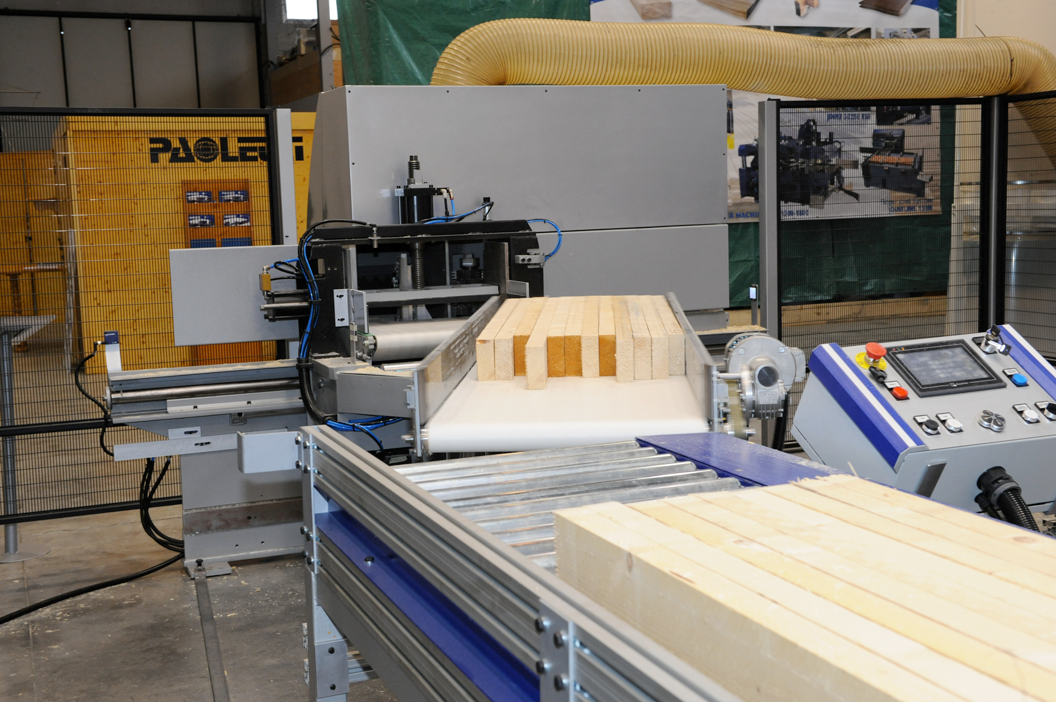

L’operatore compone manualmente i listelli su una rulliera che alimenta il carrello girevole automatico. Il ciclo di lavoro avviene nel seguente modo:

1. Carico automatico pacchi di listelli traslati dalla rulliera folle.
2. Le tavole arrivano contro un allineatore ad impulsi per l’allineamento delle teste dei listelli in modo di garantire una lavorazione uniforme;

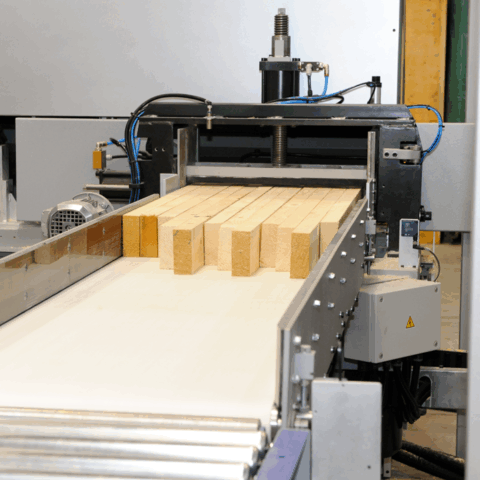

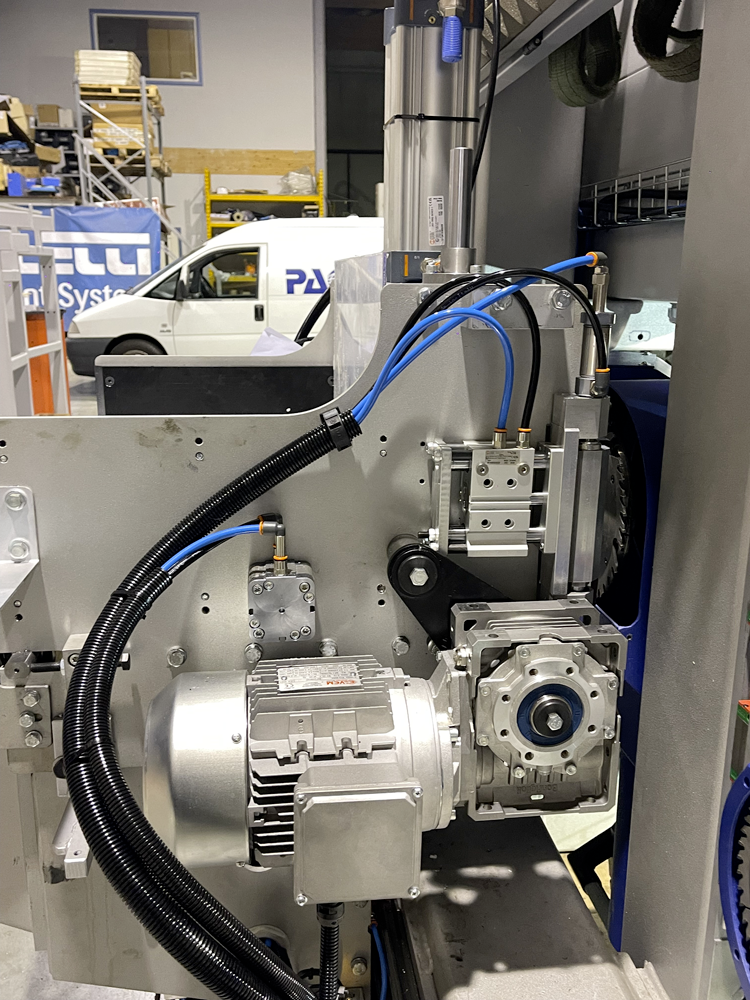

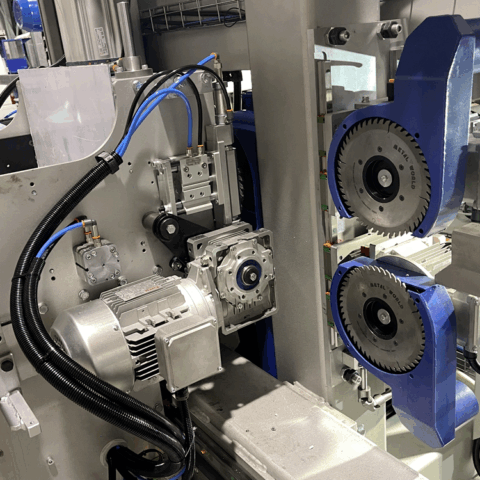

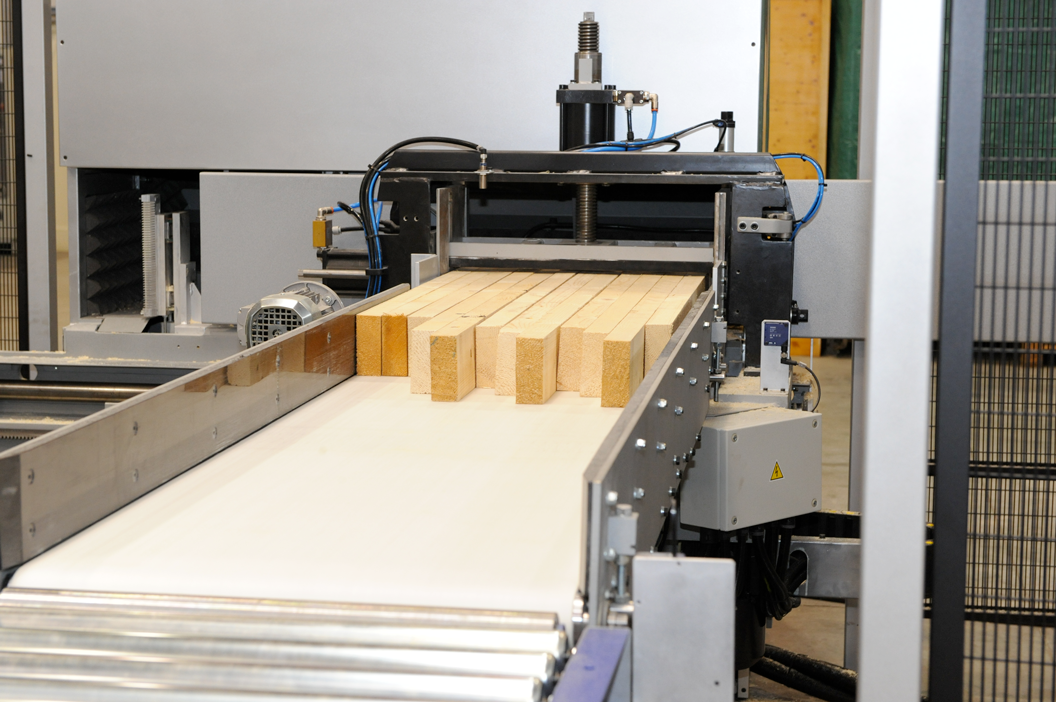

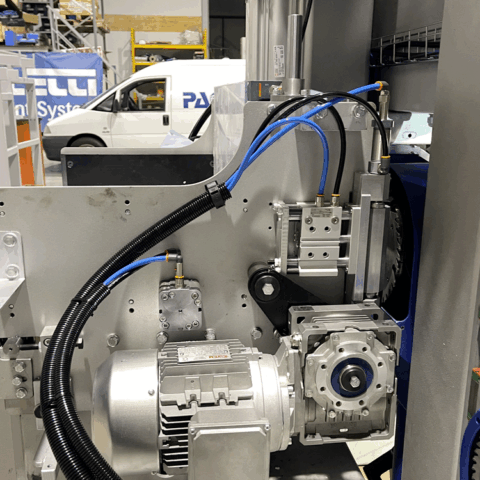

3. I pezzi allineati frontalmente vengono bloccati da un pressoio pneumatico superiore e uno laterale, successivamente parte il 1° ciclo di fresatura su un’estremità. Dopo la rotazione del carrello viene eseguito il 2° ciclo di fresatura e spalmatura colla.

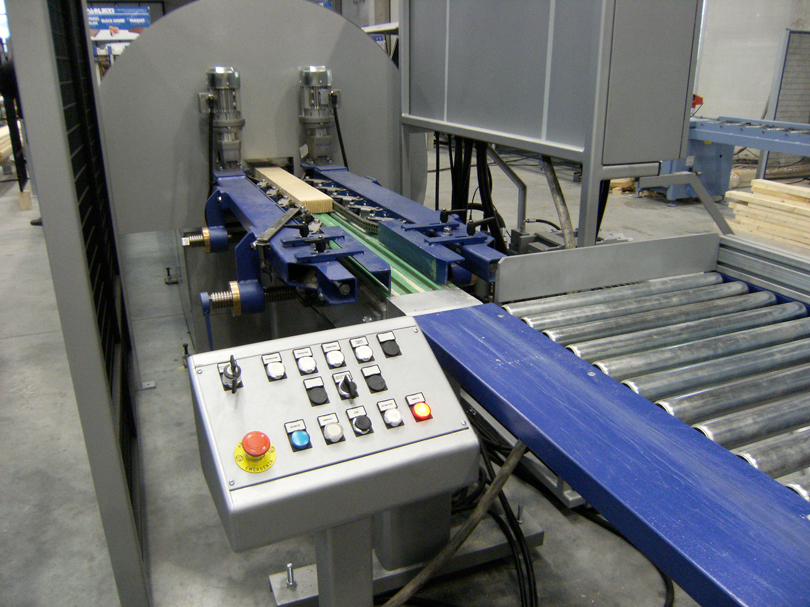

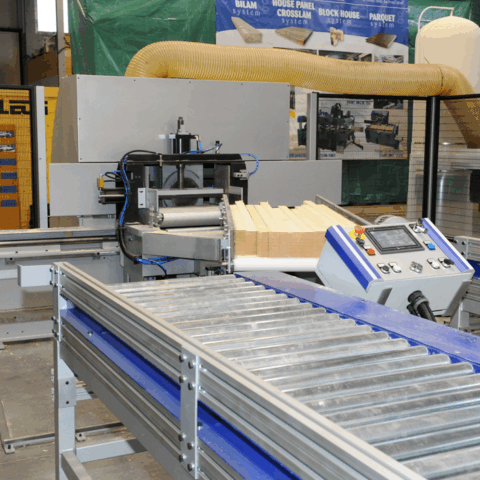

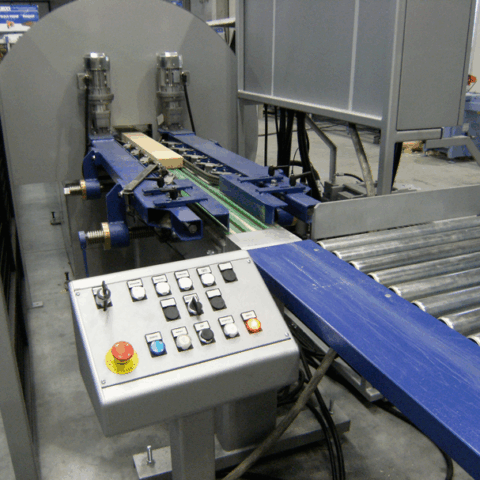

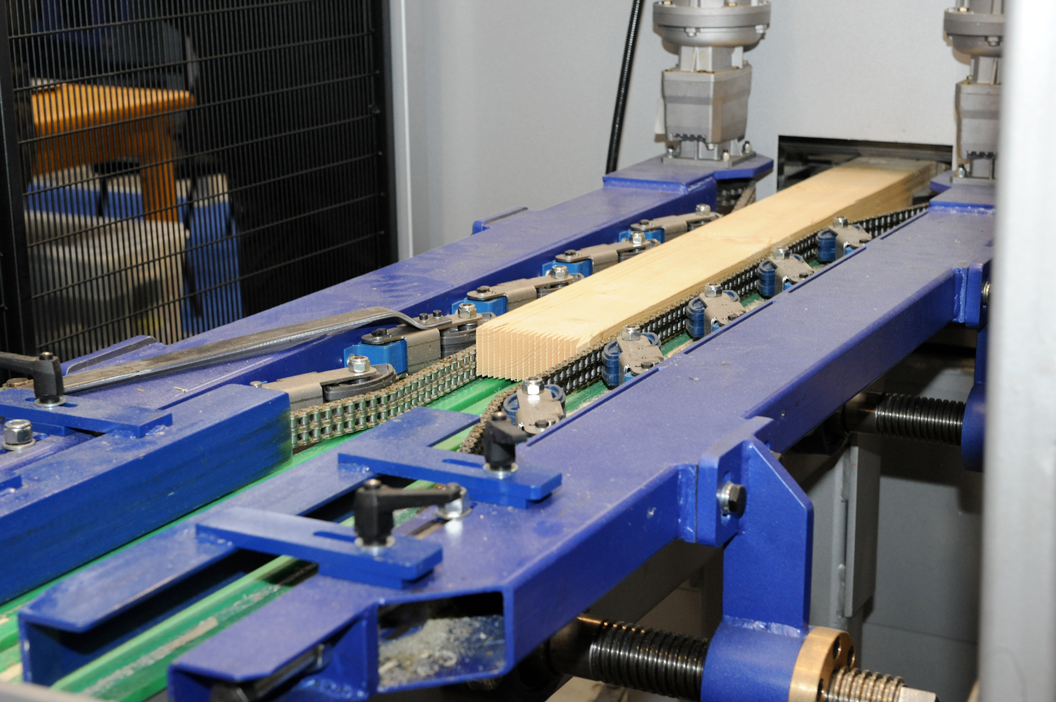

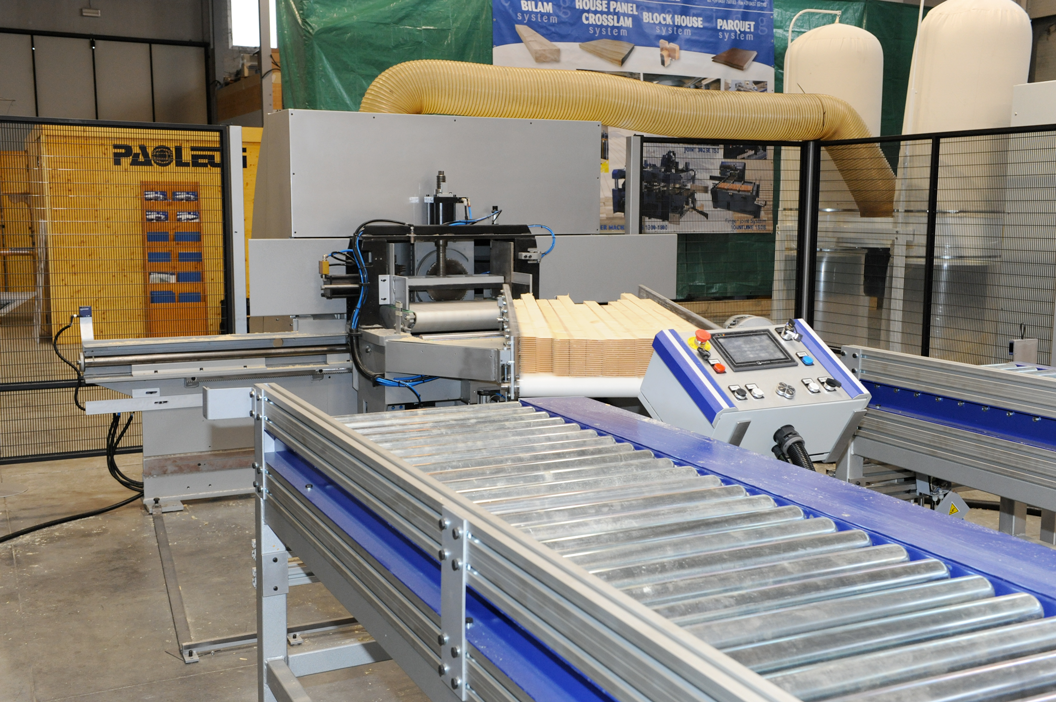

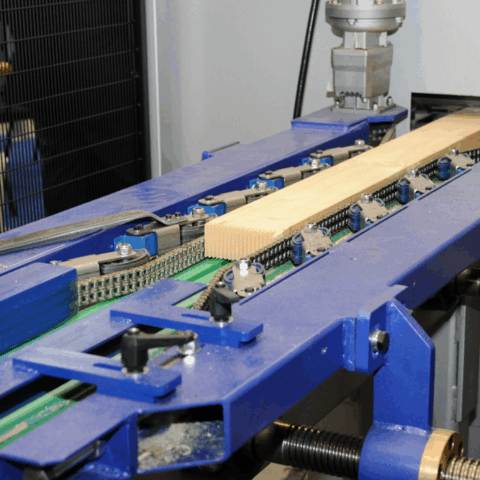

4. La versione più economica prevede l’introduzione manuale dei listelli nella catena doppia di preintroduzione che alimenta la pressa. Lo scarico dei listelli avviene su una rulliera folle. A richiesta viene fornito il sistema automatico.

La linea viene proposta con due diversi sitemi di pressatura:

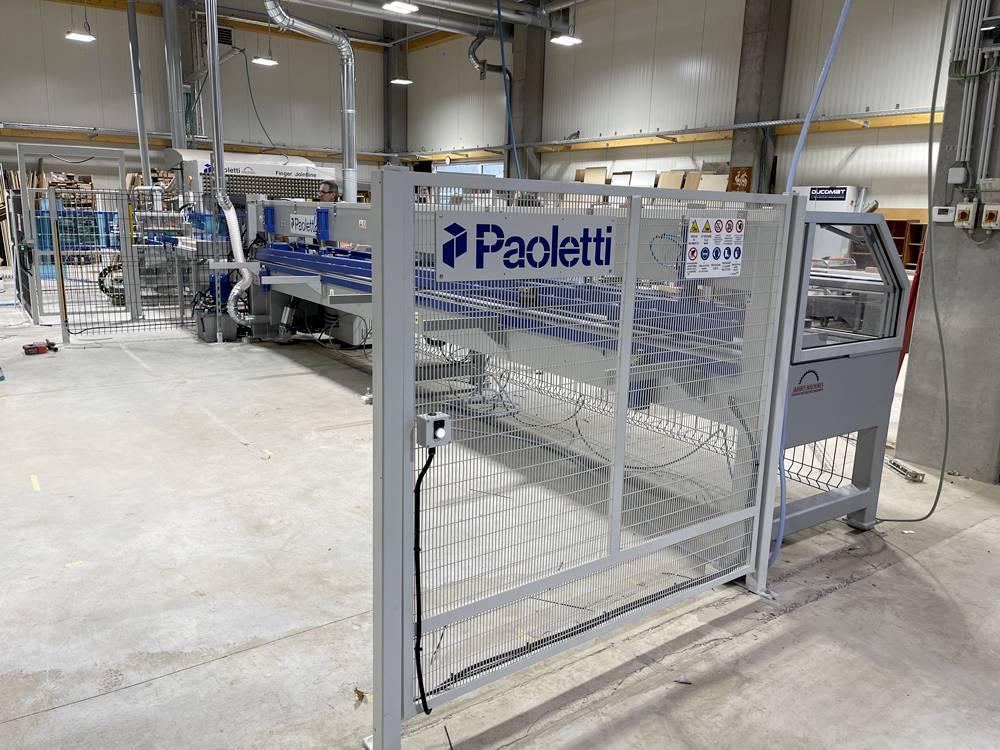

• Sistema con presse tradizionali a due stadi fino a
  lunghezza max di 12400 mm
• Sistema con pressa in continuo per elementi strut-
  turali con lunghezza superiore ai 12400 mm.
• Sistema d’incollaggio automatico per colle PVAc viniliche o PUR poliuretaniche , con sistema di pompe speciali, regolazione automatica a controllo elettronico del dosaggio colla (opzionale).

DATI TECNICI

Dimensione minima della sezione 20 x 40 mm
Dimensione massima della sezione 80 x 200 – 250 – 300 mm
Lunghezza min. dei pezzi da giuntare 200 mm
Lunghezza max dei pezzi da giuntare 1000 – 3000 mm

UNITÀ DI FRESATURA

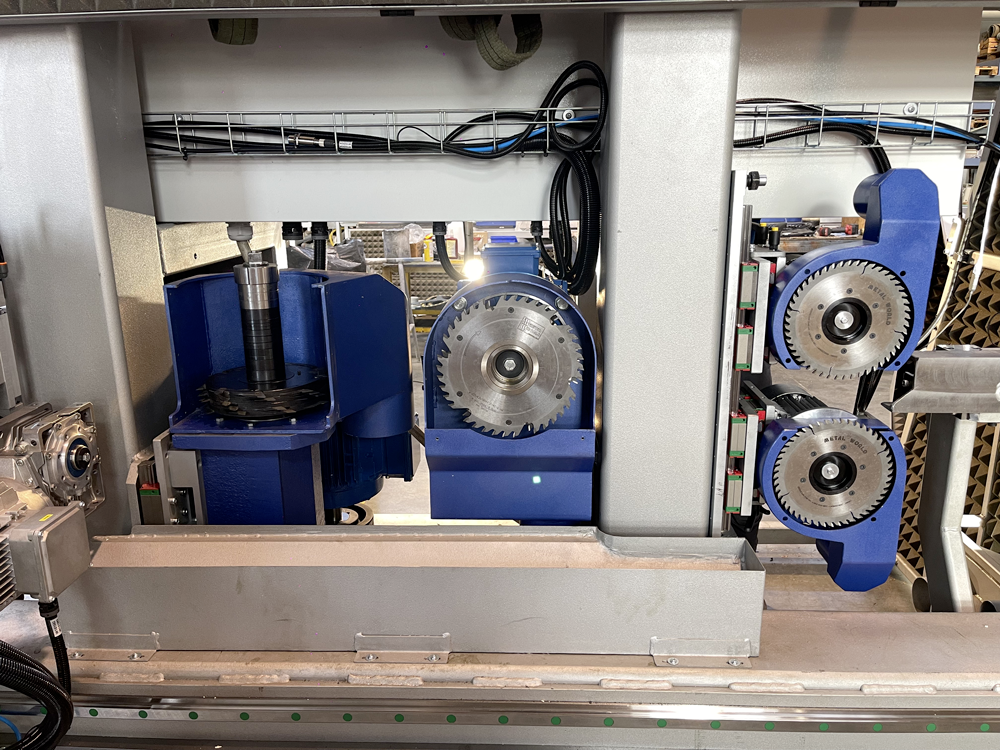

Potenza motore truciolatore 11 kW (3000 rpm)
Diametro truciolatore 300 – 350 mm
Larghezza piano di carico 600 mm
Potenza motore unità fresatura 22 – 30 – 37 – kW
Diametro utensile fresa 250 mm
Capacità serbatoio per colla vinilica 15 kg
Produzione massima fresatrice 2 – 4 carrelli / min.

UNITÀ DI PRESSATURA IN CONTINUO

Piani di lavoro 1
Larghezza max 200 – 250 – 300
Potenza motore troncatrice 5.5 – 7.5 kW
Diametro lama 500 mm
Potenza pressatura 12 – 15 – 20 tons
Lunghezza lamella infinita
Lunghezza pressa 3800 – 6000
7600 – 12000
Numero cicli / min 2 – 4

OPZIONALI JOINT 200 C / 250 C / 300 C

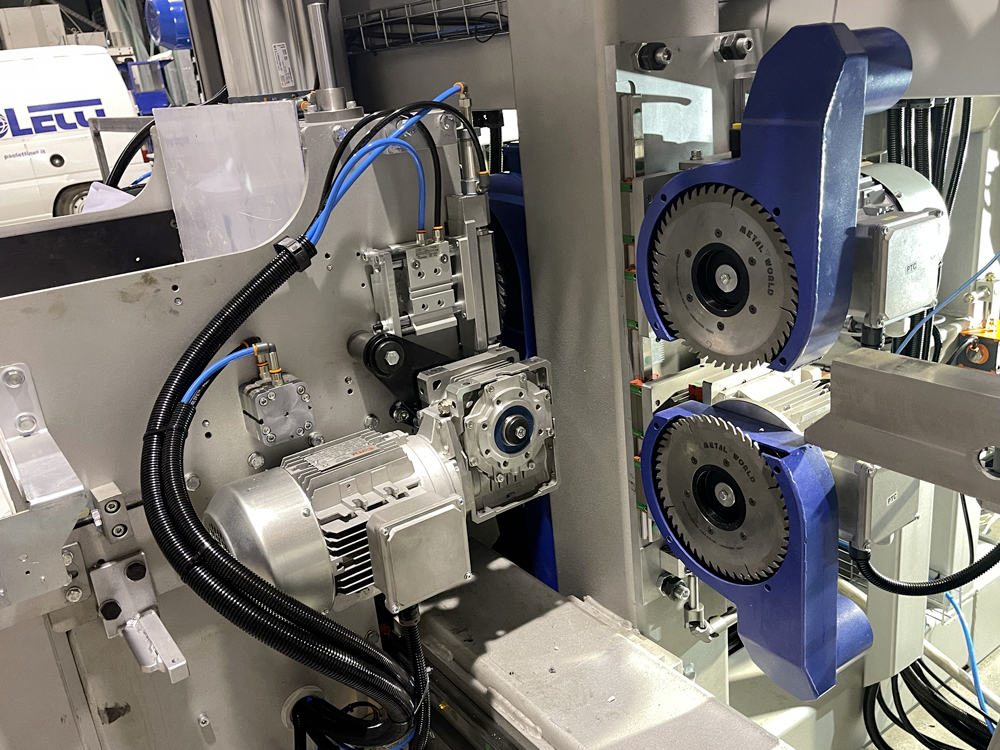

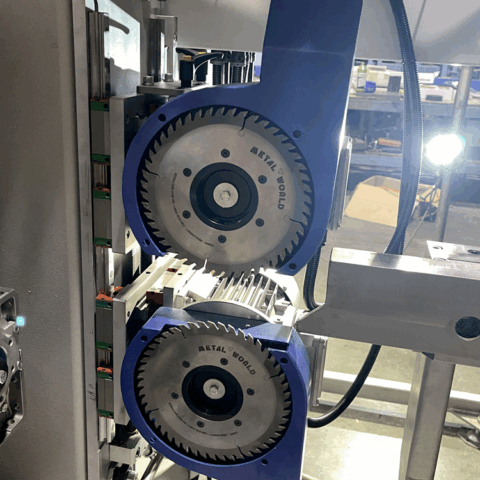

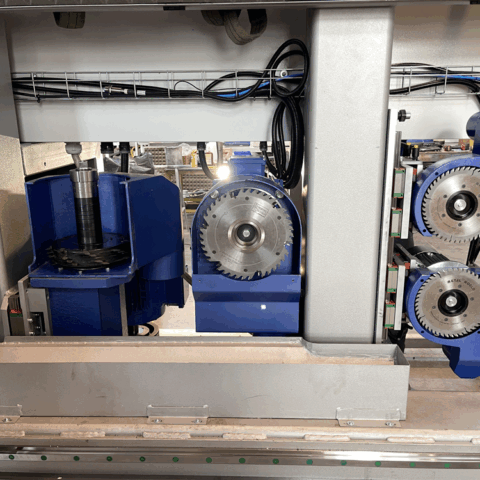

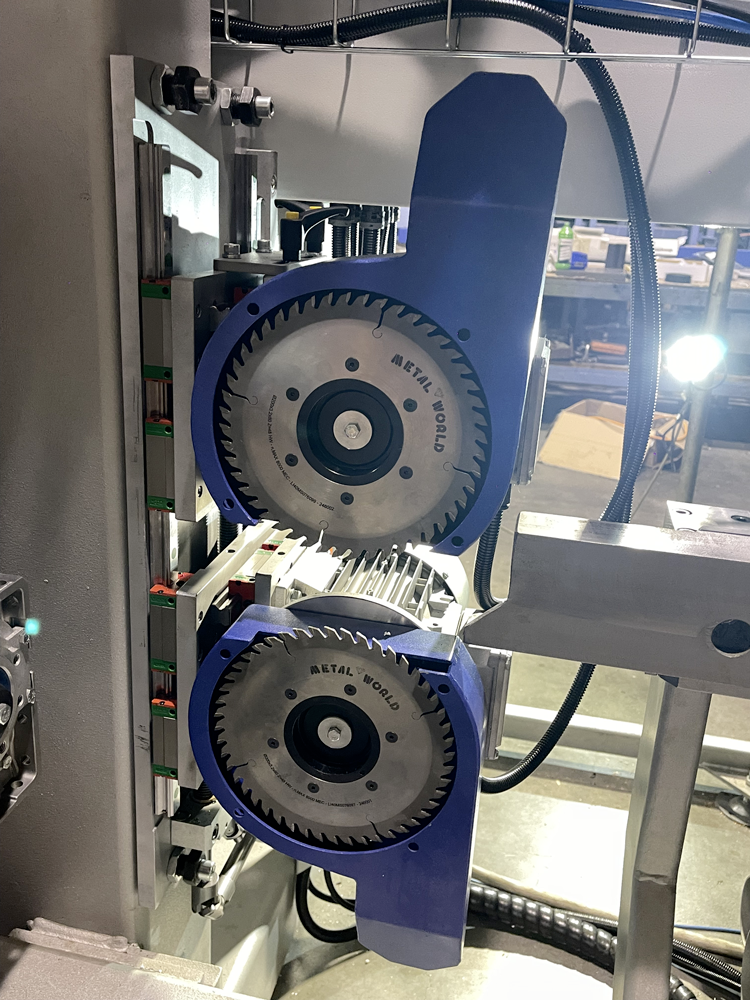

– Gruppo incisore per fresatura orizzontale singolo o doppio.
– Caricatore automatico da fresatrice a 3 – 6 – 9 stadi.
– Ribaltatore automatico tavole

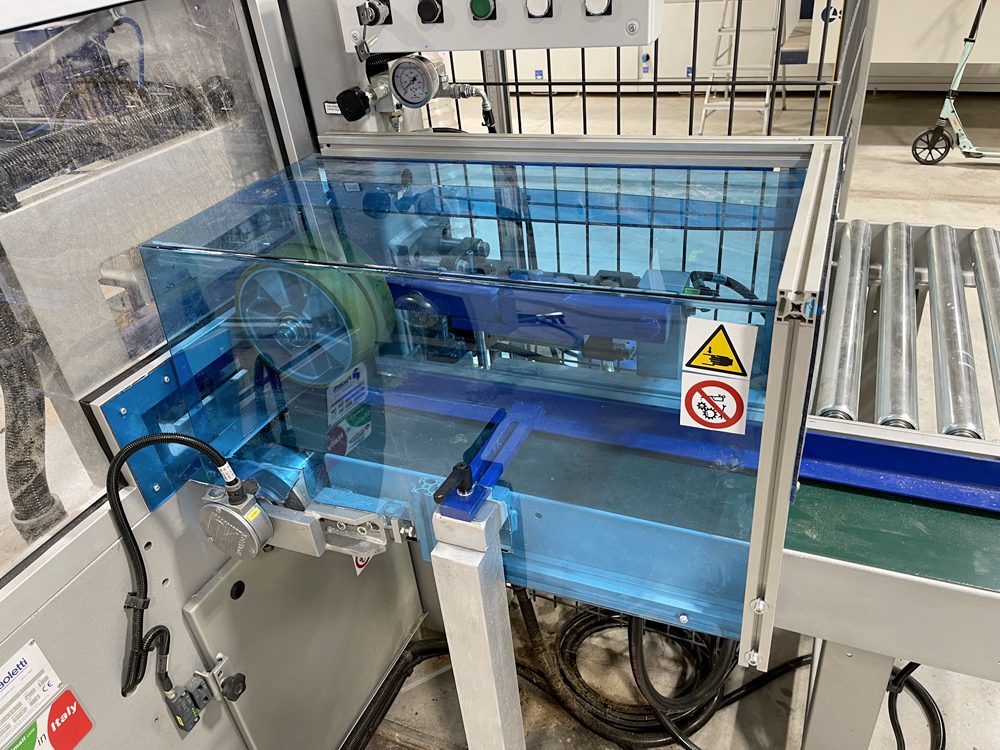

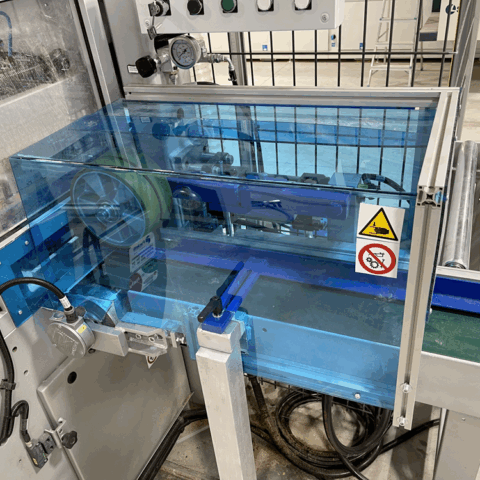

– introduttore automatico con preinserimento in pressa
– Preintroduttore in pressa da 3500 o 6000mm (ideale per 2 teste).
– Seconda testa fresatrice
– Sistema incollaggio PUR
– Sistema incollaggio alta pressione PVAc
– Vari sistemi di scarico automatico e impaccamento

I MODELLI DI FRESATRICI DISPONIBILI:

Joint 150 A (automatica) – 150AS (semiautomatica) ad una testa, con potenze di fresatura fino a 25HP e dimensioni di lavoro max 150x70mm.

Joint 150 B e Joint 200 B a due teste con potenze di fresatura fino a 30HP e dimensioni di lavoro max 200x70mm.

Joint 200 C, 250 C e 300 C con potenze di fresatura fino a 50HP dimensioni di lavo-
ro max 300x80mm, versione ad uno o due teste, con pressa standard o in continuo.
