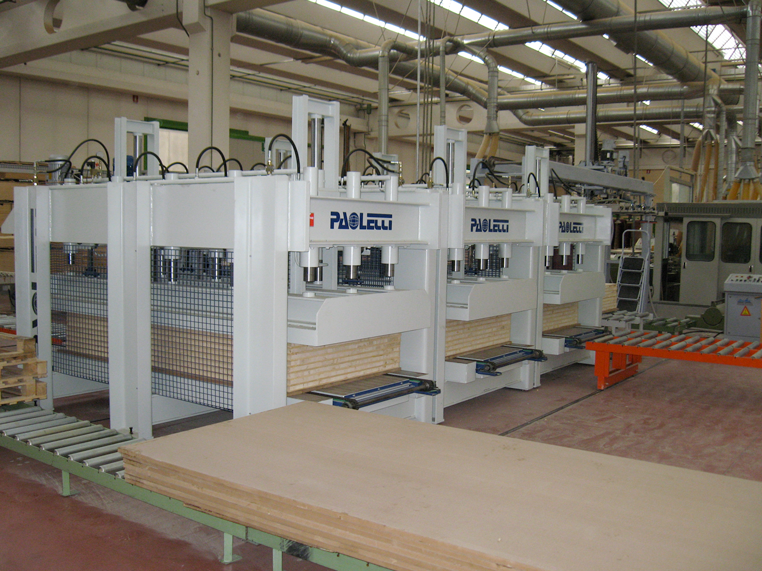

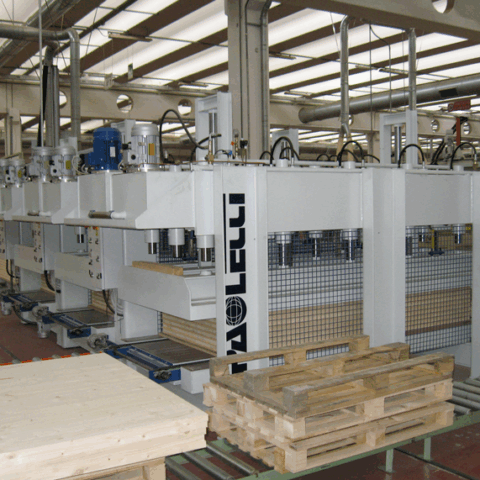

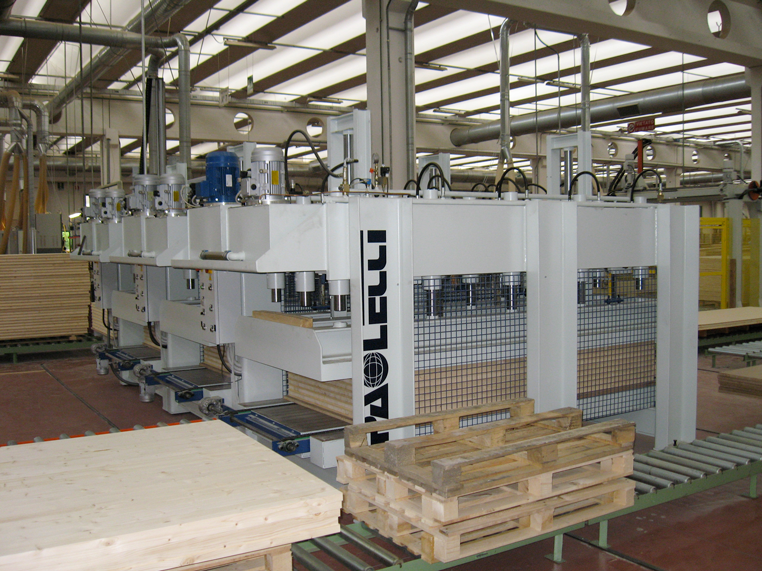

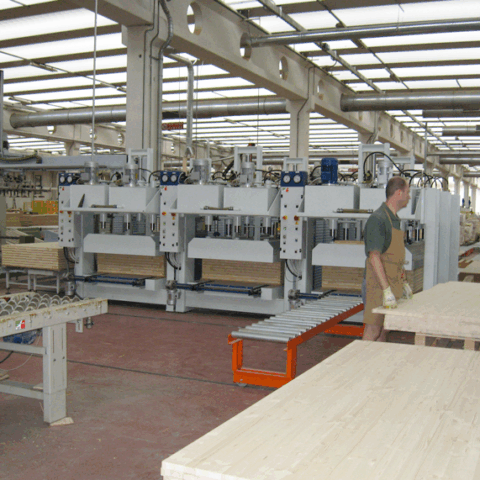

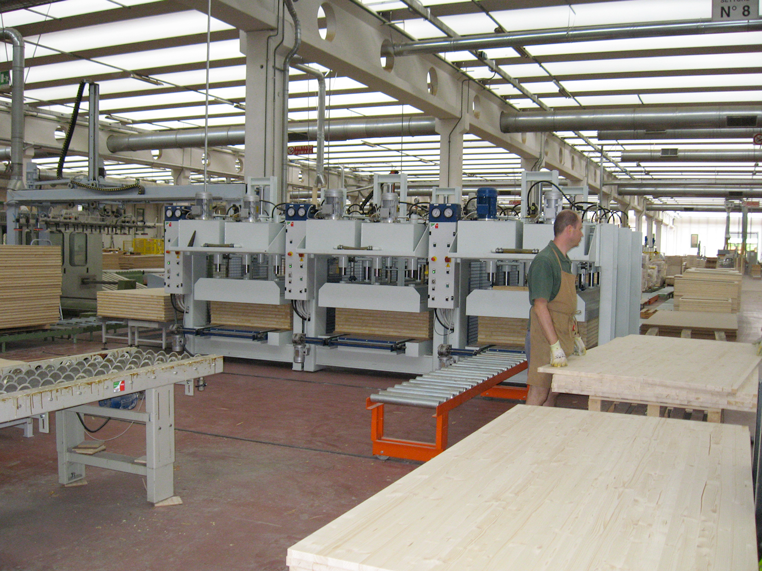

Dati tecnici GENERALI Dimensioni piani pressa 3200 x 1200 mm. Spinta totale piano pressa 320t.
Pressione specifica sul 80% della superficie del piano
pressa pari a ca.
Pistoni di pressata
(N°4 ogni piano mobile, spinta 80t).
N°4 Piani mobili
Apertura fra i piani pressa Carico pressa lato
STRUTTURA
10 kg/cm2.
N°16 Ø 90/70 mm corsa 500 mm,
SUPERIORI (movimento di chiusura dall’alto verso il basso)
600 mm.
1200 mm.

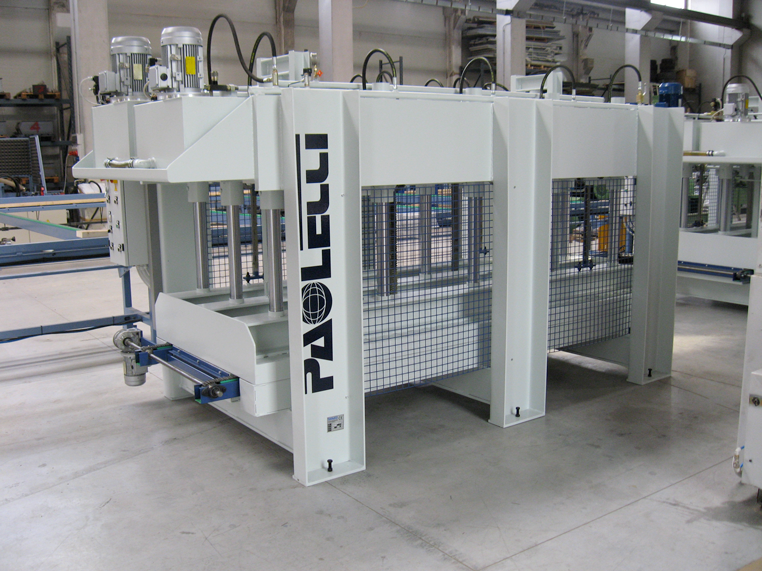

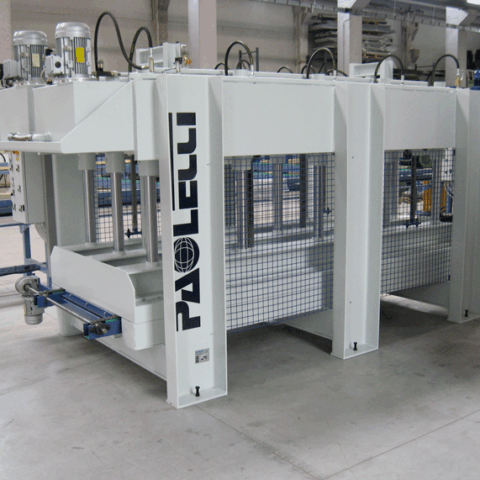

La struttura della pressa è realizzata in travi, assemblate e saldate fra loro su dime di precisione, lavorate con macchina utensile sui vari punti di contatto.
Doppio sistema di cremagliere collegate fra loro da una barra di torsione, per garantire il parallelismo dei piani durante la salita e la discesa del piano mobile della pressa.

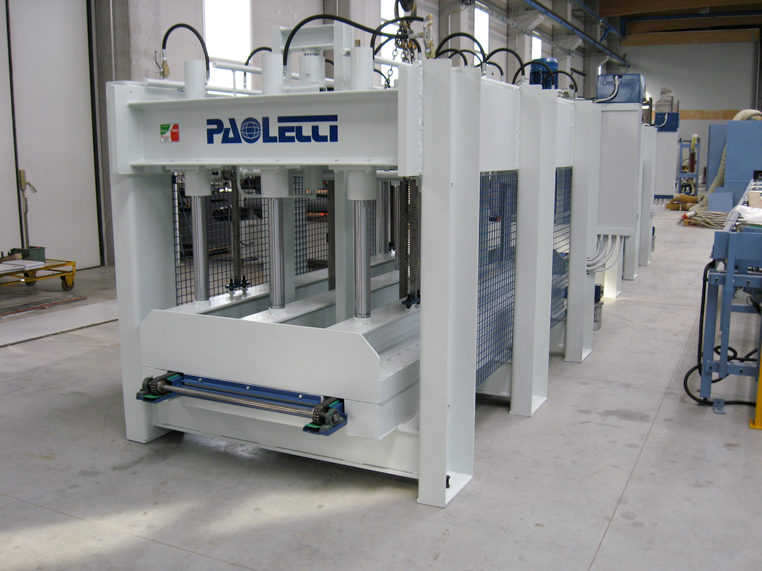

PIANI
La struttura dei piani mobili superiori e dei piani fissi inferiori sono realizzati in travi assemblate e saldate su dime di precisione; per facilitare le operazioni di carico e scarico delle cataste di pannelli, fra le travi del piano fisso inferiore, vengono installate due file di rotelle folli a scomparsa, montate su molle, in corrispondenza di ogni piano mobile.
Il piani mobili superiori sono rivestiti con lamiera di grosso spessore e la superficie è lavorata da macchina utensile
4
IMPIANTO OLEODINAMICO
Impianto oleodinamico costituito da centralina oleodinamica con doppia pompa, immerse nell’olio per una minore rumorosità e per la costante lubrificazione delle parti rotanti. -Pompa di chiusura rapida ad elevata portata e bassa pressione.
-Pompa di spinta con andata in pressione lenta, a bassa portata e alta pressione. Centralina completa di valvole meccaniche di comando e sicurezza montate sopra il serbatoio dell’olio. Quest’ultimo viene fornito in quantità sufficiente a garantire il buon funzionamento dell’impianto oleodinamico.
IMPIANTO ELETTRICO
Il principale componente elettronico è il PLC che esegue tutte le funzioni di comando dell’impianto.
Il pannello elettrico di comando è completo di:
–N°4 manometri per la regolazione della pressione di ogni piano mobile con dispositivo automatico di recupero della eventuale perdita di pressione dovuta allo schiacciamento del materiale.
-Pulsanti per la movimentazione del piano mobile superiore.
-Interruttore generale acceso/spento.
-Lampada di tensione.
-Comando di chiusura indipendente o simultanea dei piani pressa.
Cavi elettrici posti in apposite guaine e canaline protettive per il collegamento. Fune perimetrale per il blocco della macchina in caso di emergenza.
Il quadro elettrico è centralizzato per tutte le funzioni operative in modo da consentire al cliente di eseguire un unico allacciamento dalla propria rete elettrica.
I pistoni oleodinamici sono costruiti in acciaio per applicazione meccanica. La cromatura degli steli avviene a spessore (e non a bagno), per aumentarne lal’usura nel tempo.
N°4+4 esclusioni manuali di ogni singolo pistone in ingresso e uscita dal piano pressa.
